Konstruktioner för solceller på marken

Två alternativ beroende på djupet av spikning i marken.

Alternativ I – 1500 mm långt (spikningsdjup)

Alternativ II – 1800 mm långt (spikningsdjup)

Vertikalt arrangemang av solcellerna: 2 × 7 (14 st.). Arrangemang av solcellerna i det horisontella alternativet: 3 × 4 (12 st.)

Konstruktionens höjd – 2675 mm. Avstånd mellan marken och konstruktionen – 683 mm.

Konstruktionens längd: 8160 mm. Lutning på konstruktionsplanet är ~ 30 grader i förhållande till marken.

Systemets fördelar

Stora möjligheter till justering och anpassning av konstruktionen enligt särdrag av de fotovoltaiska cellerna och terrängen.

Anpassning av konstruktionen till de vanliga solcellerna på marknaden. Lämplig bredd på solceller från 1040 mm till 1340 mm. Vertikal eller horisontell installation är möjlig.

Stål med Magnelis® beläggning, en sammansättning av zink med 3,5% aluminium och 3% magnesium, håller upp till 3 gånger längre än beläggning av standardförzinkade profiler. Den bästa lösningen när det gäller korrosionsskydd.

Uppsättning

6 x ben för spikning. 145/46/15/2.5 mm C profil (valbara längder)

3 x stödklackar. 150/40/17/1.5 mm C profil

4 x 8 m tvärstänger. 101/45/15/1.5 mm C-formad profil (monteras genom att ansluta 2 tvärstänger 4 m var genom en speciell anslutning)

Priset på uppsättningen inklusive moms - 844 €

Installation

Systemet är fabriksfärdigt för montering, 30 st. identiska skruvar används.

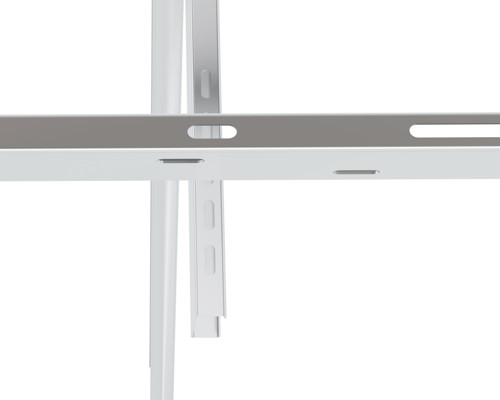

Konstruktionens profiler har avlånga urtag för skruvar för att underlätta korrekt inriktning av konstruktionen efter spikning och anpassning till solcellerna.

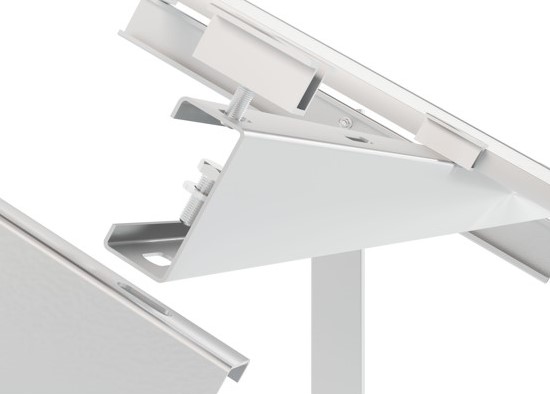

Balkarna installeras enligt panelernas höjd. Speciella avlånga urtag för skruvar i klackarna och balkarna gör att du kan välja rätt position för panelinstallationen.
